Кран кульовий стандартний на рідкі та газоподібні середовища

з ручним приводом
з електроприводом



ПРИЗНАЧЕННЯ ТА СФЕРА ЗАСТОСУВАННЯ

Крани застосовують як запірні пристрої в технологічних лініях на робочі середовища: вода, газ (природний, пропан, бутан), повітря, мазут, рослинні й технічні олії, нафтопродукти, дизельне пальне, гас, бензин, за температури до 200°С.



ПЕРЕВАГИ ТА ОСОБЛИВОСТІ КОНСТРУКЦІЇ

  • крани кульові мають повнопрохідну конструкцію і виготовляються у виконанні з ручним (механічним) приводом, пневмо- і електроприводом;
  • конструкція крана розбірна, складається з цільного корпусу і двох патрубків, з'єднаних за допомогою різьбових шпильок з корпусом, що забезпечує його ремонтопридатність;
  • використання системи "важіль, що ламається" на ручному приводі (для DN150, DN200 і вище) дає змогу вдвічі знизити крутний момент під час "відкриття-закриття" крана;
  • пробка (куля) виготовляється з нержавіючих сталей (30Х13, 12Х18Н10Т, 10Х17Н13М2Т).



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Клас герметичності за
ГОСТ 9544		 Клас А
Кліматичне виконання за ГОСТ15150-69

У1 - помірне (температура навколишнього середовища від -45°С до +50°С)

ХЛ1 - холодне (температура навколишнього середовища від -60°С до +40°С)
Тип управління Р - ручний (механічний) привід;
П - пневматичний привід;
Е - електропривід
Приєднання до трубопроводу фланцеве за ГОСТ 12815-80
Повний середній ресурс не менше 8 000 циклів
Напрацювання на відмову не менше 1 500 циклів
Робоче середовище для виконання за матеріалами - С вода, повітря, мазут, рослинні та технічні олії, нафтопродукти, дизельне паливо, гас, бензин
для виконання за матеріалами - Н або М агресивні рідкі середовища (розчини кислот і лугів), гази з вмістом агресивних домішок (водень, кисень, сірка, сірководень тощо) тощо
Изготовление серійно за ТУ



ВИКОНАННЯ ЗА МАТЕРІАЛАМИ*


№ п/п Найменування деталі  Матеріал залежно від виконання
С Н М
1 Корпус Сталь 20 Сталь 12Х18Н10Т Сталь 10Х17Н13М2Т
2 Фланець Сталь 20 Сталь 12Х18Н10Т Сталь 10Х17Н13М2Т
3 Куля Сталь 30Х13 Сталь 12Х18Н10Т Сталь 10Х17Н13М2Т
4 Сідло Фторопласт Ф-4
5 Шпиндель Сталь 30Х13 Сталь 12Х18Н10Т Сталь 10Х17Н13М2Т
6 Корпус сальника Сталь 20 Сталь 12Х18Н10Т Сталь 10Х17Н13М2Т
7 Ущільнення Фторопласт Ф-4

*За індивідуальним замовленням можливе виготовлення кранів кульових з інших корозійностійких сталей.


ОСНОВНІ РОЗМІРИ ТА КРЕСЛЕННЯ

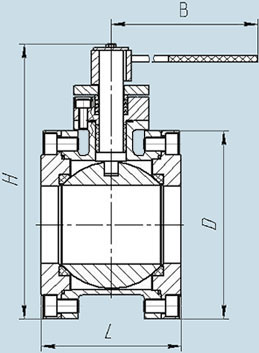

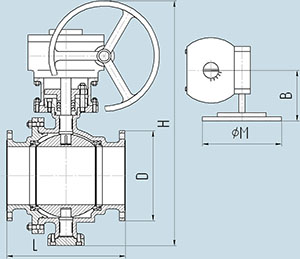

Кран кульовий з ручним приводом (DN<200мм) Кран кульовий з ручним механічним приводом (DN >=200мм)

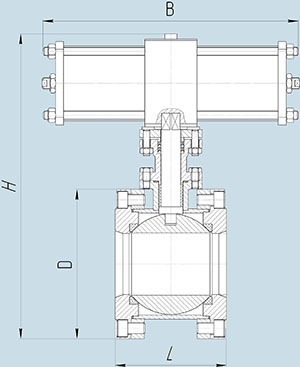

Кран кульовий з електроприводом Кран кульовий з пневмоприводом



Основные исполнения кранов шаровых. Схема условного обозначения

Тип арма
тури		 Марка крану Умов. прохід
DN, мм

Номін. тиск
PN, МПа (кгс/см2)

 Вико
нання за мате
ріалами		 Тип при-
воду		 Приєд.
до трубо-
проводу

Кліма
тичне вико
нання

 Габаритно-приєднувальні розміри, мм Маса,
кг
L Н D B S M
Кран шаро
вой		 С 15 0,6(6)
1,0(10)
1,6(16)
2,5(25)
4,0(40)		 С

Н

М		 Р міжфлан-
цеве		 У1



ХЛ1		 70 270 90 150 - - 3,5
15 П 70 270 90 315 - - 13,0
15 Е 70 470 90 560 245 - 9,5
20 Р 75 270 100 200 - - 5,3
20 П 75 270 100 315 - - 17,0
20 Е 75 480 100 560 245 - 11,0
25 Р 75 280 115 200 - - 7,2
25 П 75 270 115 315 - - 21,0
25 Е 75 480 115 605 245 - 12,8
32 Р 90 345 140 300 - - 9,5
32 П 90 305 140 315 - - 22,0
32 Е 90 545 140 670 245 - 14,8
40 Р 105 345 145 300 - - 11,0
40 П 105 305 145 315 - - 23,5
40 Е 105 545 145 670 245 - 16,0
50 Р 120 220 150 300 - - 14,6
50 П 120 350 150 315 - - 37,8
50 Е 120 420 150 1350 245 - 17,0
65 Р 135 355 180 350 - - 18,3
65 П 135 380 180 560 - - 65,0
65 Е 135 555 180 1350 245 - 22,5
80 Р 140 360 195 400 - - 21,6
80 П 140 380 195 560 - - 65,0
80 Е 140 560 195 1350 450 - 47,6
100 Р фланцеве 170 410 215 400 - - 35,0
100 П 170 430 215 560 - - 73,3
100 Е 170 710 215 1350 450 - 61,0
125 Р 210 377 268 400 - - 54,0
125 П 210 620 268 670 - - 120,0
125 Е 210 677 268 1350 450 - 80,0
150 Р 260 475 345 500 - - 68,0
150 П 260 810 345 670 - - 198,0
150 Е 260 875 345 1850 472 - 135,0
200 Р 290 510 418 500 - - 90,0
200 П 290 860 418 690 - - 246,0
200 Е 290 910 418 1850 472 - 157,0
250 Р 533 985 445 380 - 450 258,0
300 Р 610 1104 510 380 - 500 390,0
350 Р 686 1265 570 380 - 500 510,0
400 Р 762 1400 655 380 - 500 750,0
450 Р 864 1485 680 380 - 500 960,0
500 Р 914 1580 755 380 - 550 1190,0

Приклад умовного позначення при замовленні:
Кран кульовий міжфланцевий марки С з умовним проходом DN 65 мм і номінальним тиском PN 2,5 МПа, матеріал крана - вуглецева сталь, кліматичне виконання У1, з ручним приводом, на робоче середовище мазут.

Кран кульовий С-065-025-С-П (міжфланцевий, У1, мазут)

Примітка:
1. Тип приєднання, кліматичне виконання, особливості робочого середовища, а також інші вимоги щодо комплектації пневмо- і електроприводів вказуються в дужках після основного позначення крана кульового;
2. Для замовлення кранів з параметрами відмінними від табличних, зв'яжіться з нами.
