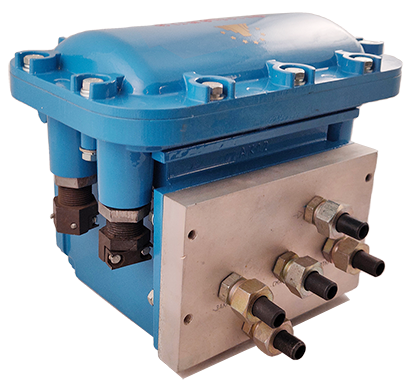

Вузли керування кульовими кранами ВКК-4
Вузли керування кульовими кранами серії ВКК (далі в тексті - вузли) є аналогами блоків керування кранами БУК. ВКК-4 призначені для дистанційного або місцевого (ручного) керування операціями з відкриття і закриття кульових кранів DN від 50 до 1400 мм із пневматичним і пневмогідравлічним приводом (далі в тексті - привід). Керуючий тиск робочого середовища (далі в тексті - живлення) - від 1,0 МПа (10 кгс/см²) до 10,0 МПа (100 кгс/см²).
Вузли призначені для експлуатації в умовах, нормованих для виконання УХЛ, категорії 1 за ГОСТ 15150-69 (Д3 за ГОСТ 12997-84), але для роботи за температур від -55ºС до +50ºС і відносної вологості до 100% за температури 25ºС і нижчих температур без конденсації вологи. Місце розміщення - на відкритому повітрі.
Технічні характеристики вузлів:
| Найменування показника | Значення |
| Тиск живлення, МПа (кгс/см²), у межах | 1,0–10 (10–100) |
| Потужність, споживана одним електромагнітом за номінальної напруги і температури навколишнього середовища (20±5)°С, Вт, не більше | 20 |
| Режим роботи електромагнітів | тривалий, ГОСТ 19264–97 |
| Струм відпускання електромагнітів вузлів, мА, не менше, ніж | 8 |
| Мінімальний допустимий опір ізоляції кіл за температури навколишнього повітря (20±5)°С і відносній вологості від 30% до 80%, МОм | 20 |
| за температури навколишнього повітря 55ºС, МОм | 5 |
| за температури навколишнього повітря 35ºС і відносної вологості 98%, МОм | 1 |
| Діаметр умовного проходу клапана, мм | 9 |
| Допустима величина витоку повітря (газу) у спрацьованому положенні клапана, см³/с, не більше ніж | 50 |
| Середній ресурс циклів, не менше ніж | 1 · 104 |
| Середній термін служби до списання з урахуванням заміни комплектуючих, що мають обмежений термін служби, рік, не менше ніж | 30 |
Виконання вузлів залежно від напруги постійного струму керуючого сигналу:
| Позначення | Код | Кількість вводів | Напруга постійного струму керуючого сигналу, В |
| ВКК-4.01.02 | ВКК-4 | 3 | 24 |
| ВКК-4.01.02-01 | ВКК-4-1 | 3 | 110 |
| ВКК-4.01.02-02 | ВКК-4-2 | 3 | 220 |
| ВКК-4.01.02-03 | ВКК-4-3 | 2 | 24 |
| ВКК-4.01.02-04 | ВКК-4-4 | 2 | 110 |
| ВКК-4.01.02-05 | ВКК-4-5 | 2 | 220 |
Зовнішній діаметр з'єднувального кабелю для підключення зовнішніх ланцюгів, мм: від 6,5 до 13,5 (зі знятою бронею).
Габаритні розміри вузлів: не більше 290х245х240 мм.
Маса: не більше 11,2 кг.
Ступінь захисту від впливу навколишнього середовища за ДСТУ EN 60529:2014:
IP54 - вузла електромагнітів;
IP66 - вузла пневмомеханічного.
Згідно з ДСТУ EN 60079-0:2017 вузли мають "високий" рівень вибухозахисту "Gb"; вид вибухозахисту "вибухонепроникна оболонка" рівня "db"; маркування вибухозахисту «
II 2G Ex db IIB T3 Gb».
