Крани кульові для застигаючих середовищ із паровою сорочкою обігріву
 |
 |
|
Фланцевий |
Міжфланцевий |
Призначення та сфера застосування
Крани застосовують як запірні та запірно-регулювальні пристрої в технологічних лініях на робочі середовища: кам'яновугільна смола, пек, гудрон, бітум, рідка сірка та інші застигаючі речовини, які потребують додаткового обігріву паровою сорочкою, для запобігання їхньому застиганню з температурою до 450°С.
Переваги та особливості конструкції:
- конструкція крану обладнана сорочкою обігріву, яка призначена для обігріву внутрішньої порожнини крана і запобігання застигання робочого середовища;
- теплоносієм є водяна пара з температурою від 120°С до 200°С і максимальним робочим тиском до 10 кг/см2;
- конструкція крану розбірна, складається з цільного корпусу і двох фланців, з'єднаних за допомогою гвинтів з корпусом, що забезпечує його ремонтопридатність;
- крани кульові мають повнопрохідну конструкцію і можуть виготовлятися як з еластичним ущільненням сідла, так і з ущільненням "метал-по-металу";
- пробка (куля) виготовляється з нержавіючих сталей (30Х13, 12Х18Н10Т, 10Х17Н13М2Т);
- кільця (сідла) з ущільненням "метал-по-металу" виготовляють зі спецчавуну або бронзи, що забезпечує надійну і довговічну роботу цієї конструкції у високотемпературних середовищах і середовищах, що загусають;
- крани кульові виготовляються з ручним (механічним) приводом, пневмо- та електроприводом.
Технічні характеристики
| Клас герметичності за ГОСТ9544 | Клас А | |
| Кліматичне виконання за ГОСТ15150-69 | У1 - помірне (температура навколишнього середовища -45ºС до +50ºС) ХЛ1 - холодне (температура навколишнього середовища -60ºС до +40ºС) |
|
| Тип керування | Р - ручний (механічний) привід; П - пневматичний привід; Е - електропривід |
|
| Приєднання до трубопроводу | Фланцеве за ГОСТ 12815-80 | |
| Повний середній ресурс | не менше 4 000 циклів | |
| Напрацювання на відмову | не менше 500 циклів | |
| Робоче середовище |
для виконання за матеріалами - С | кам'яновугільна смола, пек, гудрон, бітум та ін. застигаючі речовини |
| для виконання за матеріалами - Н або М |
рідка сірка, лакофарбові речовини та ін. агресивні застигаючі речовини | |
| Виготовлення | серійно за ТУ | |
Виконання за матеріалами*
|
Найменування деталі
|
Матеріал залежно від виконання
|
||
|
С
|
Н
|
М
|
|
| Корпус | Сталь 20 | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т |
| Фланець | Сталь 20 | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т |
| Куля | Сталь 30Х13 | Сталь 12Х18Н10Т+Хтв30 | Сталь 10Х17Н13М2Т+Хтв30 |
| Сідло |
Фторопласт, Флубон-20, Спецчугун, Спецбронза
|
||
| Шпиндель | Сталь 30Х13 | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т |
| Корпус сальника | Сталь 20 | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т |
*За індивідуальним замовленням можливе виготовлення кранів кульових зі сталі 06ХН28МДТ та інших корозійно-стійких сталей.
Основні розміри та креслення
 |
 |
|

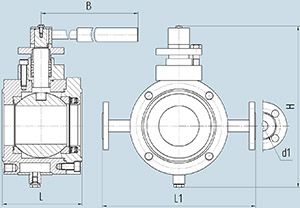

Кран кульовий з ручним приводом (DN<150мм)
|

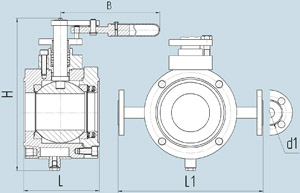

Кран кульовий з ручним механічним приводом (DN>=150мм)
|
 |
 |
|

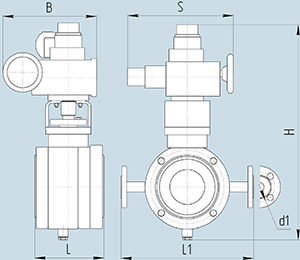

Кран кульовий з електроприводом
|

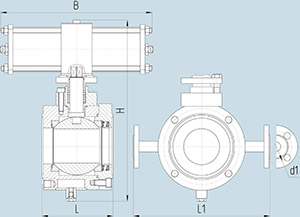

Кран кульовий з пневмоприводом
|
Основні виконання кранів кульових. Схема умовного позначення
| Тип арма тури |
Марка крану | Умов. діа- метр DN, мм |
Номін. тиск PN, МПа (кгс/см2) |
Вико нання за мате ріалами |
Тип при- воду |
Приєд. до трубо- проводу |
Кліма-тичне вико- нання |
Габаритно-приєднувальні розміри, мм
|
Маса,
кг |
|||||
|
L
|
L1
|
H
|
B
|
S
|
dl
|
|||||||||
| Кран кульо- вий |
О |
50
|
0,6 (6) 1,0 (10) 1,6 (16) 2,5 (25) 4,0 (40) |
С Н М |
Р
|
Фланцеве
|
У1
ХЛ1 |
140
|
252
|
258
|
300
|
-
|
65
|
20,0
|
|
50
|
П
|
140
|
252
|
258
|
315
|
-
|
65
|
23,5
|
||||||
|
50
|
Е
|
140
|
252
|
258
|
1350
|
245
|
65
|
24,6
|
||||||
|
80
|
Р
|
150
|
288
|
302
|
350
|
-
|
65
|
26,0
|
||||||
|
80
|
П
|
150
|
288
|
302
|
560
|
-
|
65
|
46,0
|
||||||
|
80
|
Е
|
150
|
288
|
302
|
1350
|
450
|
65
|
51,7
|
||||||
|
100
|
Р
|
164
|
340
|
350
|
400
|
-
|
75
|
47,0
|
||||||
|
100
|
П
|
164
|
340
|
350
|
560
|
-
|
75
|
61,0
|
||||||
|
100
|
Е
|
164
|
340
|
350
|
1350
|
450
|
75
|
64,0
|
||||||
|
150
|
Р
|
255
|
410
|
395
|
600
|
-
|
75
|
125,0
|
||||||
|
150
|
П
|
255
|
410
|
395
|
670
|
-
|
75
|
155,0
|
||||||
|
150
|
Е
|
255
|
410
|
395
|
1850
|
472
|
75
|
146,5
|
||||||
|
200
|
Р
|
300
|
420
|
420
|
600
|
-
|
75
|
165,0
|
||||||
|
200
|
П
|
300
|
420
|
420
|
690
|
-
|
75
|
195,0
|
||||||
|
200
|
Е
|
300
|
420
|
420
|
1850
|
472
|
75
|
181,0
|
||||||
Примітка:
Можлива комплектація кранів кульових із пневмоприводом додатковими блоками:
ПР - пневморозподільник (24;110;220 В);
ФР - фільтр-регулятор;
РД - ручний дублер,
КБС - клапан швидкого скидання;
СКП - сигналізатор кінцевих положень;
КМЧ (комплект монтажних частин): відповідні фланці, кріплення, прокладки
Приклад умовного позначення під час замовлення
Кран кульовий фланцевий марки О з умовним проходом DN150 мм і номінальним тиском PN1,6МПа, матеріал крана - нержавіюча сталь 12Х18Н10Т, приєднання - фланцеве, кліматичне виконання У1, з ручним приводом, на робоче середовище рідка сірка до +150°С.
Кран кульовий О-150-016-Н-Р (фланцевий, У1, рідка сірка до 150°С)
Примітка:
1 Тип приєднання, кліматичне виконання, особливості робочого середовища, комплектація пневмо- і електроприводом вказуються в дужках після основного позначення крана кульового
