Насоси цього типу характеризуються за невеликих продуктивностей (3÷30 м³/год) високими напірними характеристиками (до 250 м), хорошими самовсмоктувальними властивостями і здатністю працювати на суміші рідини і газу (пари).

Типи насосів та їхні основні технічні характеристики наведено в табл. 1, а графічні характеристики на рис. 2.

Насоси призначені, здебільшого, для перекачування вибухонебезпечних летких і легкокиплячих рідин (бензину, ефіру, розчинників, скраплених вуглеводневих газів тощо), а також рідин, насичених газами, які потім можуть виділятися при проходженні області пониженого тиску і до насоса надходять у вигляді суміші рідини і газу.

Насоси здебільшого виготовляють у моноблочному виконанні, вони мають практично однакову конструкторську схему (рис. 1).

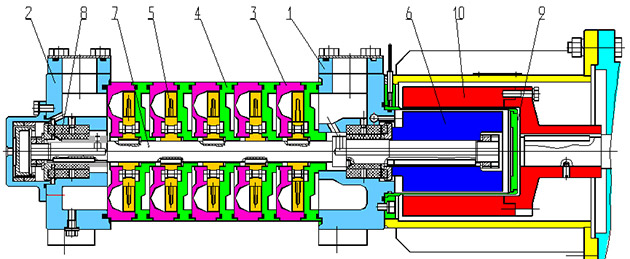

Рис. 1. Герметичний вихровий насос АНСГМ7,5-150

Всмоктувальний корпус 1, нагнітальний 2, розташовані між ними робочі камери 3 і направляючі апарати 4 стягнуті в один герметичний блок чотирма силовими шпильками. У робочих камерах зі встановленим осьовим зазором встановлені робочі колеса 5.

Ведена магнітна муфта 6 і робочі колеса змонтовані на валу 7, який обертається в радіально-упорних підшипниках ковзання 8. Гідравлічна частина насоса надійно ізольована від зовнішнього середовища за допомогою сталевої герметичної оболонки 9, через тонку гідравлічну обічайку якої крутний момент від ведучої магнітної муфти 10 передається внутрішній веденій. Ведуча муфта монтується на валу привідного електродвигуна.

Насоси мають високу самовсмоктувальну здатність і можуть перекачувати рідину як з підземних резервуарів, так і з ємностей, розташованих вище або на рівні осі насосу.

Табл. 1. Технічні характеристики герметичних вихрових насосів

Загальні параметри:
Температура середовища, що перекачується: від -40 до +100ºС
Частота обертання: 1500 об/хв
Напруга в мережі: 380 В

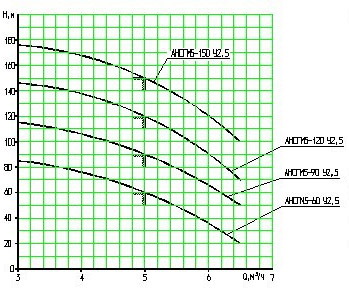

Рис. 2. Технічні графічні характеристики герметичних вихрових насосів
